El sistema de control en fuentes danzantes: el “cerebro” que define el proyecto

18 Jun El sistema de control en fuentes danzantes: el “cerebro” que define el proyecto

Cuando hablamos de una fuente ornamental, es fácil que el foco del proyecto se vaya a lo visible: la composición, los chorros de agua, la relación con el espacio público, la iluminación nocturna o la experiencia que va a generar. Pero, en la práctica, una fuente de agua no se define solo por su forma, sino por cómo se comporta.

¿Enciende y apaga sola cada día, sin intervención? ¿Se protege ante viento, nivel bajo o fallos eléctricos? ¿Puede variar alturas y secuencias de forma suave? ¿La luz acompaña al agua o va “por libre”? ¿El personal de operación entiende qué ocurre cuando aparece una alarma? Todas esas respuestas dependen de un elemento que, si se trata como secundario o se deja para el final, suele convertirse en el origen de los problemas: el sistema o tecnología de control.

En este artículo vamos a aterrizar qué es el control de una fuente ornamental – con independencia de que se trate de una fuente ornamental clásica o bien una fuente danzante – qué funciones cubre y por qué condiciona el funcionamiento real de la instalación desde la fase de diseño. El objetivo es que los técnicos podáis tomar decisiones más tempranas y más sólidas, evitando sobrecostes, limitaciones de espectáculo y, sobre todo, riesgos de seguridad.

Contexto: fuentes ornamentales que deben funcionar solas, seguras y coordinadas

Las fuentes ornamentales actuales rara vez tienen un “operador” dedicado. En rotondas, plazas, parques o espacios comerciales, se espera que la fuente:

• Arranque y pare automáticamente en los horarios previstos.
• Mantenga un comportamiento estable y repetible (que el show 1 se vea igual el día 1 que el día 100).
• Se proteja ante condiciones adversas sin depender de intervención humana.
• Integre agua y luz (y, si aplica, música) con una coordinación que esté a la altura de la intención de diseño.

A eso se suma algo muy concreto: agua y electricidad conviven, a menudo en espacios públicos, y la tolerancia a fallos es mínima. Una fuente ornamental puede ser un elemento de valor urbano, pero si salpica fuera del perímetro en un día de viento, si genera ruido fuera de horario o si se vuelve difícil de operar, el proyecto se resiente.

En otras palabras: el comportamiento —autonomía, seguridad, coordinación y facilidad de operación— no es un “extra”. Es parte del proyecto.

El problema principal: tratar el control como “capa secundaria” o dejarlo para el final

Hay un patrón que se repite en muchos proyectos: el control se aborda tarde, cuando la hidráulica, la iluminación, la obra civil y el equipamiento ya están prácticamente definidos. En ese punto, el control deja de ser una herramienta estratégica y se convierte en un encaje difícil.

El resultado típico no es solo un panel más caro. Son sobrecostes y retrasos por cambios de última hora, limitaciones para conseguir los efectos previstos o, peor, una fuente ornamental que opera con riesgo o de forma errática.

Algunos escenarios reales que se pueden evitar si el control se planifica desde el inicio:

• Equipos que fallan en pocos meses por falta de sensores y protecciones.
• Riesgos eléctricos graves por protecciones mal planteadas o incompletas.
• Fuente incapaz de lograr las coreografías imaginadas por falta de salidas, de capacidad o de integración de iluminación.
• Quejas por ruido, horarios inadecuados o salpicaduras fuera del vaso.
• Problemas de seguridad en fuentes transitables e interactivas por ausencia de lógica específica, sensores o paro de emergencia accesible.

La moraleja es sencilla: posponer el control es posponer el comportamiento. Y el comportamiento es lo que la fuente ornamental “hace” de verdad.

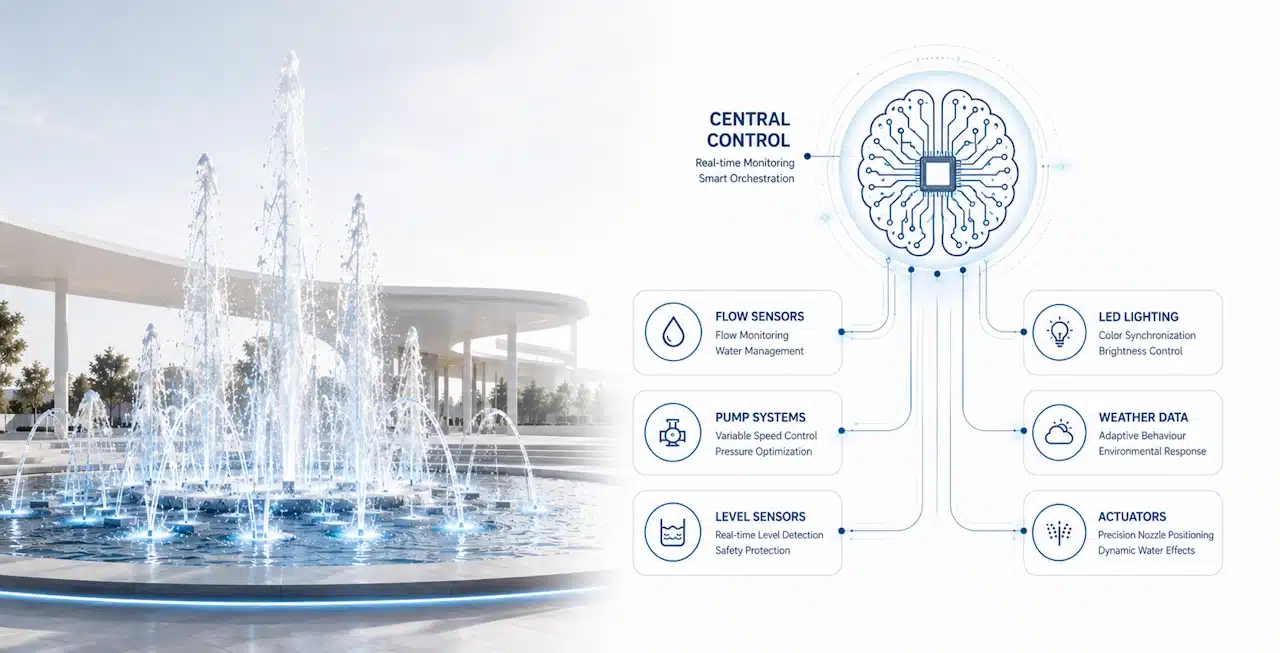

Conceptos clave: qué es el control y por qué es el “cerebro” de la fuente

Un sistema de control automatizado se puede definir, de forma práctica, como el conjunto de hardware + software que permite que la fuente funcione como un sistema coordinado. Se le puede llamar “cerebro” porque toma decisiones en tiempo real:

• Lee sensores.
• Ejecuta lógica y secuencias.
• Activa bombas de agua, válvulas e iluminación.
• Gestiona horarios y modos.
• Monitoriza eventos, genera alarmas y facilita la operación.

Qué funciones cubre una tecnología de control automatizado

A nivel de proyecto, el control de la fuente ornamental suele cubrir estas funciones esenciales:

• Encendido y apagado programados y seguros
  • Define horarios de funcionamiento de bombas y luces.
  • Ejecuta secuencias de arranque y parada que evitan golpes de ariete y picos de corriente.
• Protección de equipos y seguridad de personas
  • Integra sensores como sondas de nivel y anemómetros.
  • Detiene bombas si hay nivel bajo (evitando funcionamiento en seco) y puede activar llenado automático.
  • Reduce alturas o apaga la fuente con viento fuerte para evitar salpicaduras fuera del perímetro.
  • Integra alarmas que ayudan a diagnosticar y mantener.
• Gestión inteligente de la iluminación
  • Desde encendido/apagado básico hasta cambios coordinados de color e intensidad en LED.
  • Posibilita que el agua y la luz se comporten como un sistema único.
• Modulación del movimiento del agua
  • Variación de altura y forma de los chorros de agua (mediante variadores de frecuencia y/o electroválvulas).
  • Secuencias dinámicas y coreografías de agua.
• Adaptación al entorno y al contexto
  • Programación anual de eventos importantes para la región o país.
  • Ajuste por reloj astronómico (orto/ocaso).
  • Respuesta a sensores (viento, nivel, presencia en fuentes interactivas, etc.).
• Facilidad de uso y mantenimiento
  • Interfaz de operación (HMI) para ver estados, alarmas y actuar.
  • Monitoriza eventos que permiten pasar de mantenimiento reactivo a preventivo.
  • Posibilidad de supervisión remota o notificaciones.

Arquitectura, sin complicarla: los componentes habituales

Sin entrar en marcas ni en soluciones concretas, la arquitectura típica de control incluye:

• Cuadro eléctrico de control: armario donde conviven protecciones (magnetotérmicos, diferenciales), contactores, fuentes de alimentación, variadores, PLC y, a veces, la HMI.
• PLC (Controlador lógico programable): ejecuta la lógica, lee sensores y gobierna actuadores. Suele ser el núcleo de las funciones críticas.
• E/S (Entradas y salidas): canales por los que el PLC recibe información (sensores) y actúa (bombas, válvulas, luces).
• Variadores de frecuencia (VFD): permiten modulación suave de bombas para controlar alturas y proteger equipos.
• Consola de operación y mantenimiento (HMI): pantalla táctil o panel gráfico para operar y supervisar.
• Software de coreografías/espectáculos: cuando hay secuencias avanzadas (y especialmente música), se utiliza una línea de tiempo para programar eventos coordinados.
• Protocolos y comunicaciones: para integrar iluminación (p. ej., DMX512), variadores y, en algunos casos, acceso remoto.

Este conjunto define qué se puede hacer… y qué no. Por eso el control no es un accesorio: es el marco que permite materializar la intención del diseño.

Desarrollo práctico: decisiones que dependen del control (y cómo impactan en el proyecto)

Esta es la parte clave para un prescriptor: entender qué decisiones de proyecto quedan “bloqueadas” o “habilitadas” en función del control.

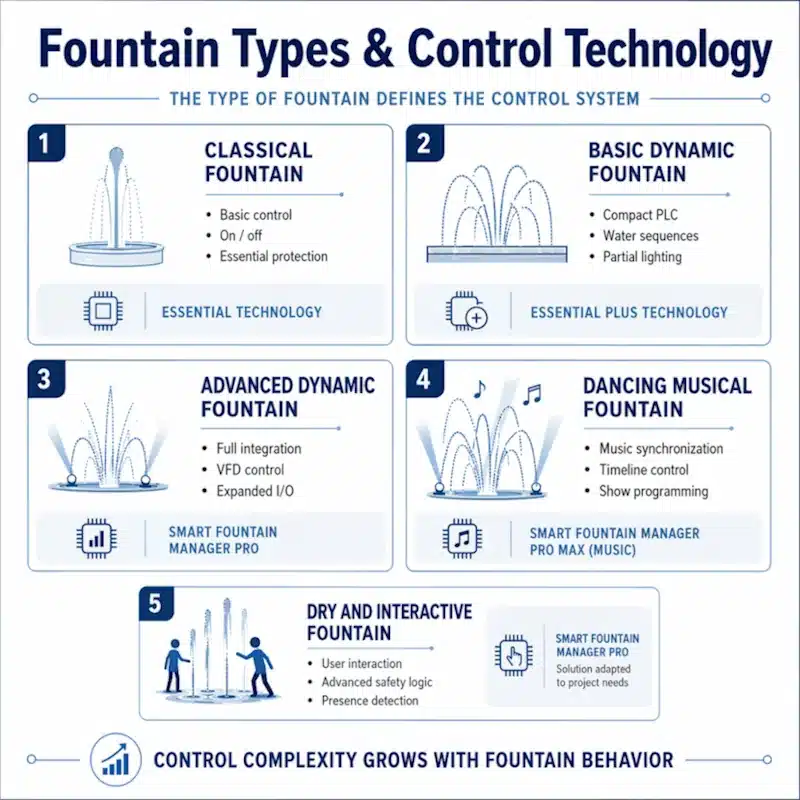

Tipología: no todas las fuentes de agua piden lo mismo

La guía distingue tipologías por complejidad y, con ellas, necesidades de control:

• Fuentes ornamentales clásicas (sin dinamismo): control básico (temporizador, encendido/apagado, protecciones esenciales, iluminación simple).
• Fuentes dinámicas sencillas: PLC compacto para secuencias de agua; iluminación a menudo parcial o independiente; programación semanal.
• Fuentes dinámicas avanzadas: integración total de agua y luz, mayor número de E/S, variadores, software de coreografías; posibilidad de control remoto.
• Fuentes danzantes: suma el nivel anterior con sincronización de audio, coreografías en línea de tiempo y, en algunos casos, analizador musical.
• Fuentes transitables e interactivas: pueden ser estáticas/dinámicas/musicales, pero exigen lógica y seguridad enfocadas a interacción con el público.

La primera decisión práctica es definir la tipología “real” que se busca, porque el control cambia de rango.

Hidráulica y control: cómo se reparten los grados de libertad

Dos proyectos pueden tener el mismo número de boquillas y, aun así, comportarse de forma muy distinta. La diferencia suele estar en:

• Cómo se agrupan boquillas por circuito hidráulico (una bomba para muchos surtidores vs. circuitos más independientes).
• Si se incorporan válvulas para activar efectos por grupos.
• Si se incorporan variadores para modulación de altura.

Si varios surtidores comparten bomba de agua, las tecnología de control los tratará como un grupo: suben y bajan juntos. Para independencia real, hace falta una arquitectura hidráulica que permita independencia… y un control que tenga salidas, lógica y programación para gobernarla.

Iluminación y control: decidir el nivel de integración (antes de elegir luminarias)

El documento diferencia un aspecto que se pasa por alto con facilidad: control parcial vs. control total de la iluminación.

• En control parcial, un controlador externo puede hacer ciclos de color independientes del agua.
• En control total, la coreografía define color e intensidad de cada foco (o de grupos) en cada instante.

La diferencia no es cosmética: es la que separa una iluminación “decorativa” de una iluminación “coreografiada”. Y esa decisión condiciona:

• La capacidad de programación.
• El número de canales a considerar.
• La complejidad de puesta en marcha.
• Las expectativas del cliente final.

Además, elegir RGB o RGBW afecta al dimensionado de canales y al diseño de escenas: RGBW introduce un canal adicional por foco (más posibilidades cromáticas, más planificación).

Interfaz y operación: el día a día importa

Una fuente ornamental o danzante puede estar bien diseñada y, aun así, fracasar en operación si:

• La consola de operación y mantenimiento (HMI) es confusa.
• Las alarmas no se entienden.
• No hay registros claros.
• Se requiere personal excesivamente especializado.

El control de la fuente ornamental debe contemplar la operación real: mantenimiento, limpieza, modos de prueba, alarmas, y, si procede, supervisión remota.

Escalabilidad: dejar margen es diseñar futuro

Dimensionar “al límite” el PLC, las E/S o la capacidad de control puede dejar la fuente sin margen de crecimiento: más chorros, más luces, nuevas escenas, sensores adicionales… Dejar capacidad libre documentada permite evoluciones sin sustituir el panel completo.

Situaciones típicas: fallos evitables, limitaciones y problemas de seguridad

La guía pone sobre la mesa problemas muy concretos que suelen aparecer cuando el control se decide tarde o se dimensiona mal. Vale la pena traducirlos a situaciones reconocibles en proyecto.

“La fuente ornamental no hace lo que habíamos dibujado”

En ocasiones, el proyecto plantea una coreografía de agua y luz que el panel de control no puede ejecutar: faltan salidas, la iluminación no alcanza el nivel requerido o no se han previsto variadores para modular los efectos. Como consecuencia, el espectáculo resulta plano o difícil de programar. Para evitarlo, es recomendable desarrollar un vídeo render 3D que muestre la secuencia de agua, luz y música, ofreciendo una referencia visual clara durante la fase de diseño de la fuente danzante o musical.

“Funciona, pero es errática” (en fuentes danzantes)

En fuentes danzantes con espectáculo acuático, un panel de control mal definido (capacidad insuficiente, controladores obsoletos, etc.) puede provocar comportamientos erráticos: luces descoordinadas, secuencias inestables o dificultades para reproducir el show de forma consistente.

“Averías prematuras” por falta de protecciones y lógica

Sin sensores clave ni protecciones, las bombas sumergibles pueden fallar por funcionamiento en seco, sobrecargas o arranques/paros bruscos. Los variadores no solo dan dinamismo: también permiten rampas suaves que reducen golpes de ariete y estrés eléctrico.

“Quejas” por ruido, horarios o salpicaduras fuera del vaso

Una fuente de agua que no se adapta al viento, que no respeta horarios o que no ajusta su comportamiento al entorno genera molestias. El control permite programar y reaccionar: no es un detalle, es la diferencia entre aceptación urbana y conflicto.

Fuentes transitables: seguridad e interacción no negociables

En fuentes secas o transitables, el público está encima del sistema. Sin lógica específica, sensores adecuados y paro de emergencia accesible, el riesgo aumenta. El control debe contemplar modos seguros y respuesta rápida a condiciones de uso real.

Errores frecuentes y buenas prácticas (para diseñar el control desde el inicio)

A continuación se recogen errores típicos de diseño de arquitectura de control y su alternativa en forma de buena práctica.

Errores que suelen costar dinero (y reputación)

• Subestimar la complejidad del control requerido – Consecuencia: funciones imposibles, fallos prematuros, chorros o luces que no se comportan como se esperaba.
• No coordinar control con hidráulica e iluminación – Consecuencia: incompatibilidades entre lo proyectado y lo controlable; necesidad de obras o equipos extra.
• Dimensionar PLC y E/S al límite – Consecuencia: imposible ampliar; sustitución costosa.
• No elegir los cables y conectores adecuados – Consecuencias: Posibles interferencias, daños en equipos causados por filtración de agua
• No definir comunicaciones y topología desde proyecto – Consecuencia: problemas de integración, latencias o pérdidas de control.
• Separar incorrectamente potencia y control en el cuadro – Consecuencia: interferencias, disparos intempestivos, fallos de comunicación.
• Subestimar la disipación térmica del cuadro – Consecuencia: paradas por sobre temperatura, menor vida útil de equipos.
• No definir rampas y secuencias de arranque – Consecuencia: golpes de ariete, picos eléctricos, ruido.
• Plantear mal el control de iluminación y su nivel de integración – Consecuencia: expectativas incumplidas y reprogramaciones costosas.
• Consola de operación y mantenimiento (HM) pensada para ingeniería y no para operación – Consecuencia: errores humanos, dependencia de personal especializado.
• No integrar sensores clave (nivel, viento, etc.) y su lógica asociada – Consecuencia: riesgos de seguridad, quejas ciudadanas y daños.

Buenas prácticas que simplifican la vida

• Incluir especialistas en tecnología de control durante las fases tempranas: no para “complicar”, sino para alinear capacidades con objetivos.
• Diseñar de forma integral control–hidráulica–iluminación: un único sistema coherente, no piezas que se cruzan al final.
• Definir el nivel de control lumínico en proyecto: decidir “parcial vs total” y dimensionar en consecuencia.
• Prescribir estrategia de alarmas, registros y roles de usuario: operación clara, mantenimiento preventivo.
• Prever acceso remoto cuando el contexto lo justifique: reduce costes de asistencia y tiempos de respuesta.
• Exigir documentación completa y formación: esquemas, direccionamientos, backups, manuales y un plan de puesta en marcha y formación.

Diseñar el control de una fuente ornamental es diseñar su comportamiento real

En una fuente ornamental, el agua y la luz son el lenguaje. Pero el control es la gramática que hace posible que ese lenguaje sea coherente, seguro y repetible.

Un buen control de una fuente ornamental o de una fuente danzante no solo enciende y apaga: define cómo arranca, cómo se protege, cómo se adapta al entorno, cómo coordina agua y luz (y música, si aplica), cómo se opera y cómo se mantiene. Define, en definitiva, lo que el usuario final experimenta.

Por eso, si hay una idea que conviene fijar desde el inicio del proyecto, es esta: no diseñes el control al final. Diseñarlo tarde es diseñar tarde el comportamiento. Y el comportamiento —la autonomía, la seguridad y la calidad del espectáculo— es lo que convierte una fuente en un proyecto sólido.

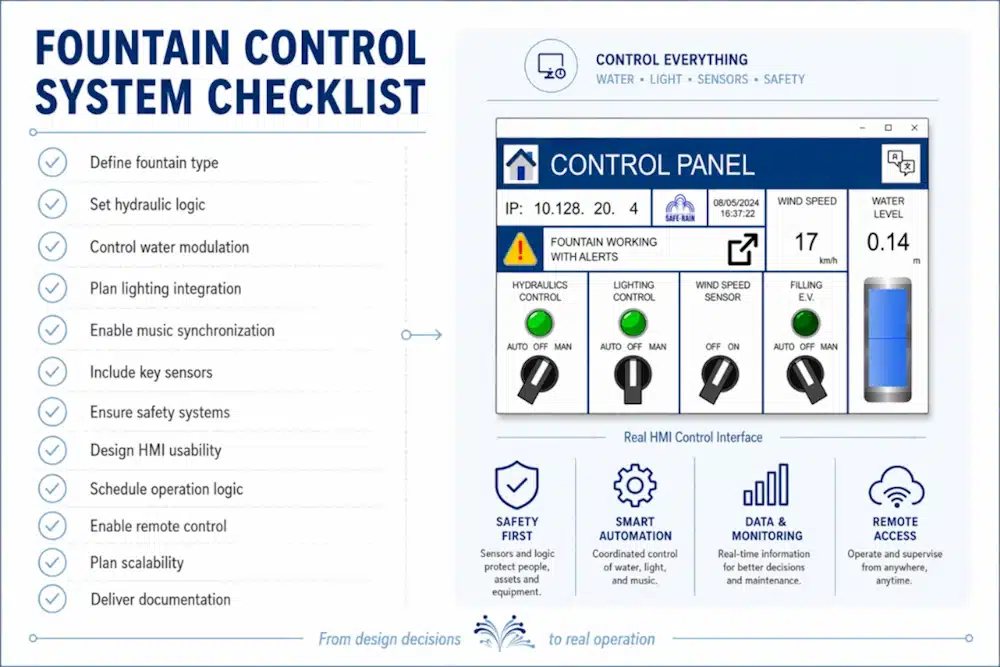

Checklist rápido (para revisar el sistema de control en fase de diseño)

• ¿Está definida con claridad la tipología (estática, dinámica, musical, transitable)?
• ¿Está definido el número de circuitos hidráulicos y la lógica de agrupación/independencia?
• ¿Se requiere modulación de altura (variadores) o basta con on/off?
• ¿Se ha planificado el tipo de iluminación (blanco, RGB, RGBW), el número de grupos de iluminació y su grado de control (parcial vs total)?
• Si aplica, ¿se ha previsto la sincronización musical (software, línea de tiempo, analizador)?
• ¿Incluye el proyecto los sensores esenciales (nivel, viento, temperatura si procede, presencia en interactivas) y el el interruptor crepuscular?
• ¿Están contemplados paro de emergencia, protecciones eléctricas y lógica de reacción ante alarmas?
• ¿La consola de opearción y mantenimiento (HMI) es operativa (alarmas claras, roles de usuario, menús comprensibles)?
• ¿Se ha previsto programación horaria y, si procede, reloj astronómico?
• ¿Hay necesidad de control remoto y está contemplada?
• ¿El diseño deja margen de crecimiento (E/S, capacidad de control, espacio en armario)?
• ¿Se entregará documentación y formación al operador final?
